Descripción

Los calentadores de inmersión con tapón roscado se atornillan directamente a través de una abertura roscada en la pared del tanque o a través de un acoplamiento de tubería o medio acoplamiento correspondiente. Los tamaños de calentadores de tapón roscado están disponibles con roscas de tubería de 1", 1-1/4", 1-1/2", 2", 2-1/2". Una amplia selección de tamaños de tapón roscado, potencias nominales de kilovatios, voltajes, materiales de cubierta, cajas de terminales y termostatos hacen que estos calentadores compactos sean ideales para todo tipo de aplicaciones.

La función principal de los hilos es proporcionar fijación, y también son convenientes para la instalación y desmontaje. Por lo tanto, muchos calentadores de inmersión están hechos con hilos. Algunas de las piezas roscadas son del tipo con rosca externa, que se indican con "M". Por ejemplo, M22*1,5 mm se refiere a una rosca con un diámetro exterior de 22 mm y un paso de 1,25 mm.

El tipo de rosca G- incluye G1, G1.5, G2, G2.5, etc. También pueden representarse por DN25, DN40, DN50 y DN65 respectivamente. Dichos diámetros roscados son relativamente grandes, lo que permite fijar entre sí múltiples elementos calefactores para su uso.

El calentador de inmersión roscado está diseñado para colocarse en un tanque o recipiente mediante una abertura roscada. El calentador se compone de un elemento calefactor cubierto por una funda protectora, con un racor roscado en un extremo que se puede atornillar al tanque o recipiente.

Estos calentadores se pueden personalizar según los requisitos de la aplicación; se pueden personalizar en términos de longitud, potencia y voltaje para satisfacer las necesidades de calefacción del tanque o recipiente.

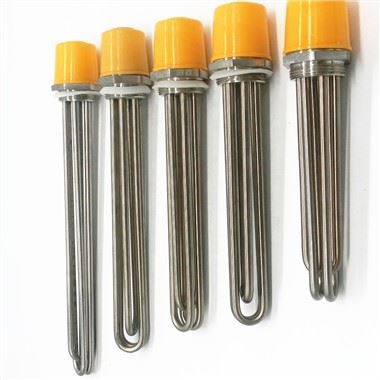

La estructura del elemento calentador de agua roscado NPT de 2" se basa en un solo tubo calefactor o un tubo calentador eléctrico en forma de U de 1-3 piezas soldado en la tuerca hexagonal. Aumente la potencia del elemento calentador eléctrico dentro del tamaño de instalación limitado, el tubo calentador y la brida se sueldan mediante soldadura por arco de argón.

El terminal está protegido por una cubierta de FRP o una cubierta metálica-a prueba de explosiones. El producto se procesa mediante una gestión estricta y tecnología de precisión.

Especificación:

1.Voltaje: 12-660V.

2.Potencia: según el material del tubo calefactor y la longitud del tubo.

3.Material: Hierro, acero inoxidable, cobre o titanio.

4. Tamaño de la brida: 1" 1,2: 1,5" 2"

5.Tratamiento de superficie: antical.

Si quieres saber cómo medir el hilo, te enseñaré varios métodos habituales.

1. Calibre de anillo de rosca
Esta es una herramienta profesional para medir hilos. Mide con mucha precisión y no solo puede medir el diámetro de la rosca sino también el paso de la rosca.

2. Calibrador micrométrico
Esta es una herramienta de medición relativamente común y extendida para medir roscas, diámetros y longitudes de tuberías. Solo puede medir el diámetro de la rosca pero no puede medir el paso de la rosca.

3. Medición lineal
Si no dispone de ninguna de las herramientas anteriores, puede enrollar un trozo de hilo alrededor del hilo una vez, luego enderezarlo y medir su longitud. Divide este largo por 3,14 y sabrás el diámetro del hilo.

4. Seleccione el diámetro de la rosca según el diámetro de la tubería.
Si no ha utilizado tubos calefactores eléctricos antes, podemos recomendarle el tamaño de la rosca en función del diámetro. Puede consultar la siguiente tabla. Luego, simplemente haga un agujero que sea 1-2 mm más grande que el diámetro de la rosca.

product-649-157

Para el calentamiento directo de líquidos compatibles, los calentadores de inmersión con tapón roscado son la solución ideal. Ofrecemos calentadores de alta calidad en unidades fabricadas estándar y personalizadas para cumplir con las especificaciones exactas de cualquier aplicación.

Los calentadores de tapón roscado se construyen soldando elementos sobre una rosca de tubo hexagonal. Están destinados a la inmersión directa en fluidos y gases. El elemento calentador debe instalarse a través de un puerto roscado en el tanque o recipiente.

Antes de comprar:

1. Si lo ha utilizado, proporcione directamente dibujos, requisitos de parámetros o muestras para la producción;

2.Si no se utiliza:

1) Elija el material, ¿es corrosivo el medio calefactor? ¿La báscula es seria? ¿Cuál es la consistencia del aceite?

2) Tecnología de tuberías, ¿el recipiente tiene presión, tubería soldada o tubería sin costura?

3) Modo de instalación: instalación horizontal o instalación vertical. ¿Necesitas reservar un extremo frío?

Características y propiedades

Diámetro del tubo: Φ8mm-Φ16mm
Material del tubo: SS201, SS304, SS316, SS321 e INCOLOY800, etc.
Material de aislamiento: MgO
Material del conductor: alambre de resistencia de nicrom
Densidad de potencia: Alta/Media/Baja (5-25w/cm2)
Opción de conexión de cables: Terminal roscado o cable conductor
Tipo de cable conductor: estándar de 300 mm (fibra de vidrio de alta temperatura de teflón/silicona disponible para calentador de inmersión eléctrico)

Ficha de datos

Intensidad de calor	No superior a 30w/cm2 (aconsejable)
Fuerza	Depende de la dimensión
Escape extremo (cuando hace frío)	<=0.1mA to 242 v.
Aislamiento (cuando hace frío)	5 min ohmios 500 vatios mínimo
Rigidez dieléctrica	1500v. 1/seg
Temperatura de trabajo	650 grados C máx.
Tolerancia de longitud	+/-1.5%
Tolerancia del diámetro	-0,02 a -0,06 mm
Tolerancia de conexión de corte	+/-15mm
Tolerancia de potencia (w)	+5 % - 10 %
Zonas frías	Depende de la longitud y el diámetro 5-25 mm
