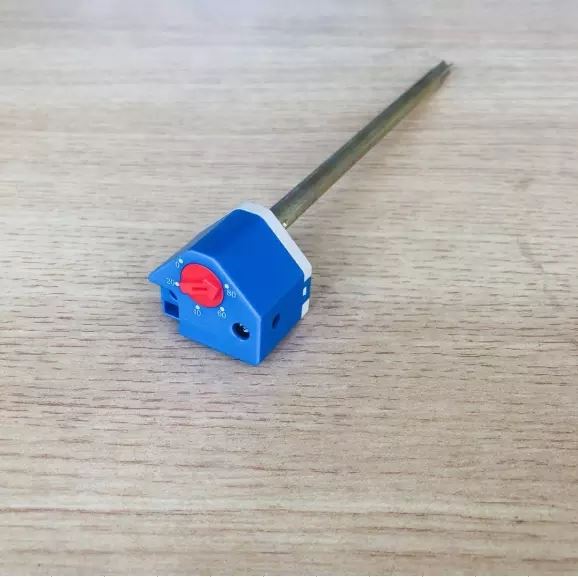

Termostato tipo varilla para calentador de agua eléctrico

Ficha de datos

Descripción

El termostato tipo varilla se utiliza en calentadores de agua eléctricos para el control de calefacción y protección contra sobretemperatura, a través de los dos coeficientes de expansión diferentes de los tubos metálicos, las varillas compuestas por varillas de inducción de la temperatura del agua dentro del tanque suben y bajan para producir expansión o contracción para apagar un grupo de interruptores, a fin de lograr el control de temperatura, a través del salto del disco bimetálico para apagar otro grupo de interruptores para lograr protección contra sobretemperatura.

El termostato tipo varilla para calentador de agua eléctrico necesita configurar una temperatura de fábrica antes de salir de fábrica, es decir, la temperatura máxima de funcionamiento del termostato, como 80 grados C. El método de ajuste de temperatura de fábrica del termostato es colocar el tubo de cobre sensor de temperatura "10" a la temperatura indicada por la perilla requerida (correspondiente al valor de temperatura de funcionamiento máximo preestablecido), girar y ajustar la tuerca de control de temperatura "2" hasta que el interruptor esté justo en apagado, y luego instalar la perilla "1" de acuerdo con la posición indicada de la perilla requerida. La veta recta interior de la perilla 1 coincide con la veta recta exterior de la tuerca de control de temperatura 2 que está más cercana a la dirección Ángulo. De este modo se establece la temperatura máxima de funcionamiento del mando indicador de posición deseado.

El termostato tipo varilla para calentador de agua eléctrico está hecho de dos aleaciones metálicas diferentes (la aleación y la composición son diferentes según los diferentes puntos de temperatura). Según el principio de expansión térmica, a la misma temperatura, dos placas de metal se deformarán debido a diferentes fuerzas. Sobresalir o retroceder. Y luego, usando la palanca del cilindro, puedes controlar el interruptor.

Ofrece un control perfecto de la temperatura para calentadores de agua eléctricos, lo que garantiza un rendimiento óptimo y la seguridad del usuario.

Es ideal para usar en productos comerciales para control directo de cargas monofásicas de hasta 3kW o para operar un contactor para cargas más altas o aplicaciones trifásicas.

La temperatura que ajustamos es en realidad la distancia entre la lámina metálica estática y la lámina metálica de inducción, cuando la temperatura aumenta, la lámina metálica en movimiento produce desplazamiento, las dos láminas metálicas se separan, se desconecta el suministro eléctrico, la temperatura baja, la lámina metálica en movimiento se reinicia y el calentador de agua eléctrico continúa calentando.

El termostato tipo varilla para calentador de agua eléctrico comprende: conjunto de varilla sensora de temperatura; El mecanismo de mutación está conectado con el conjunto de varilla sensora de temperatura y el mecanismo de mutación se utiliza para apagar el circuito; El conjunto de transmisión de detección de temperatura está dispuesto en el conjunto de varilla sensora de temperatura, y el conjunto de transmisión de detección de temperatura se utiliza para detectar y transmitir los datos de temperatura del conjunto de varilla sensora de temperatura.

Termostato unipolar ETWNC-31 para calentador de agua Tiene potencia de 16 A y 250 V, longitud: 7 ", rango de funcionamiento: 30-75 grados ± 5 grados, diferencia de encendido y apagado: 5-10 grados, vida eléctrica: 100,000 ciclos, su nivel de calidad es estándar europeo, la garantía es de más de un año y tiene la certificación ISO9001.CE. IEC60730.

Es un termostato de ducha de seguridad único y se usa ampliamente para calentadores de agua eléctricos.

El termostato unipolar para calentador de agua no daña el cuerpo humano.

Guía de reemplazo

Esta es una guía de reemplazo del termostato del calentador de inmersión para cualquiera que esté buscando cambiar el termostato del calentador de inmersión y el elemento calefactor.

Soy un plomero e ingeniero de calefacción profesional; me llaman regularmente para reparaciones de calderas y trabajos como este.

Consigue un multímetro

Primero, utilicé un multímetro para probar el termostato del calentador de inmersión y descubrí que no obtenía la lectura correcta.

Multímetro

El siguiente paso fue aislar el suministro eléctrico en la unidad de consumo principal donde estaban todos los fusibles.

Es mejor simplemente aislar el circuito eléctrico o el fusible al que está conectado el termostato del calentador de inmersión. Es mejor no apagar toda la electricidad porque realmente no querrás apagar el congelador si no es necesario.

Puede tener su propio circuito eléctrico con sólo el termostato del calentador de inmersión conectado. O puede conectarlo al circuito principal del anillo, que tiene todos los enchufes conectados. En ocasiones, incluso puede estar conectado al circuito de luz.

Si no está etiquetado, siga apagando un fusible a la vez. Debes seguir intentando hasta encontrar qué circuito tiene conectado el termostato del calentador de inmersión.

Drene su cilindro

El siguiente paso es drenar el cilindro de agua caliente de cobre. Necesitará encontrar la válvula de aislamiento, o grifo de cierre, en la tubería que suministra el tanque de agua que suministra el cilindro de agua caliente. A veces está encima del cilindro, pero podría estar en el desván con el tanque de suministro.

Si no puede encontrar uno, deberá cerrar la llave de paso principal que cerrará toda el agua de la propiedad. Luego, abra todos los grifos de agua caliente para drenar el agua del tanque colector.

Válvula de drenaje

Luego, necesitarás encontrar la válvula de drenaje. Será una pequeña válvula de latón conectada a una tubería en la parte inferior del cilindro de agua caliente. Una vez que haya encontrado esto, conecte una manguera y pásela afuera hasta un desagüe listo para drenar. Necesitará usar una llave ajustable o unos alicates para girar la tuerca cuadrada de la válvula de drenaje en el sentido contrario a las agujas del reloj hasta que salga el agua.

Vaciar completamente el cilindro llevará un tiempo, por lo que también puedes hacer otra cosa mientras se drena. Cuando esté completamente drenado, deberías poder agitar el cilindro fácilmente. Podrás decir que está vacío.

Retire el termostato del calentador de inmersión antiguo

Primero, debe quitar la tapa del termostato del calentador de inmersión. Puedes hacerlo usando una llave ajustable para quitar la tuerca pequeña.

Luego, deberá quitar el cable con un destornillador pequeño de punta plana. Recomiendo adquirir un destornillador con aislamiento VDE que lo protegerá de cualquier descarga eléctrica.

Llave para calentador de inmersión

Para retirar el elemento calefactor real del cilindro de agua caliente, necesitará un soplete y una llave de caja para calentador de inmersión. No recomiendo utilizar una llave normal para calentadores de inmersión, asegúrese de que sea del tipo de llave de tubo. Aunque no he probado el más nuevoMonumentoLlave para calentador de inmersión 361T, se ven bien y sólidas.

A algunas personas les gusta dejar el agua en el cilindro para mantenerlo más sólido y hacer más fácil girar la llave, solo para abrirlo y comenzar el proceso. Pero corre el riesgo de sufrir una fuga al hacer esto. Podrías romper la arandela de sellado, lo que puede impedir que vuelvas a apretarla si tiene fugas. O peor aún, romper el cilindro de cobre y arruinarte el día.

Deberá calentar el elemento calefactor de latón con un soplete. Esto se debe a que el elemento calefactor se atasca en el cilindro y puedes dañarlo fácilmente si no utilizas un soplete para calentarlo primero. Simplemente mantenga la llama sobre el latón dentro del elemento calefactor durante unos minutos. Sigue moviéndolo para que caliente todo el latón de manera uniforme.

Luego, colocas la llave de tubo sobre el elemento calefactor y usas la barra que viene con él para girarlo en el sentido contrario-a las agujas del reloj. Es posible que necesites usar un martillo para darle un par de golpes y comenzar. Luego deberías poder girar el resto con las manos.

Tenga siempre cuidado al retirar el elemento calefactor del termostato del calentador de inmersión. Puedes dañar fácilmente el cilindro de cobre y es posible que tengas que reemplazar el cilindro completo.

Esa es la parte difícil, ahora viene la parte fácil.

Con el elemento calefactor viejo retirado del cilindro de agua caliente, intente limpiar la suciedad y los residuos del interior y alrededor de la abertura.

Una vez hecho esto, es hora de instalar el nuevo elemento calentador de inmersión y el termostato. Debería incluir una arandela selladora; también recomendaría usar compuesto para juntas en la rosca para detener aún más cualquier fuga.

A continuación, debe atornillar el nuevo elemento. Apriétalo tanto como puedas con las manos y luego usa la llave para apretarlo.
